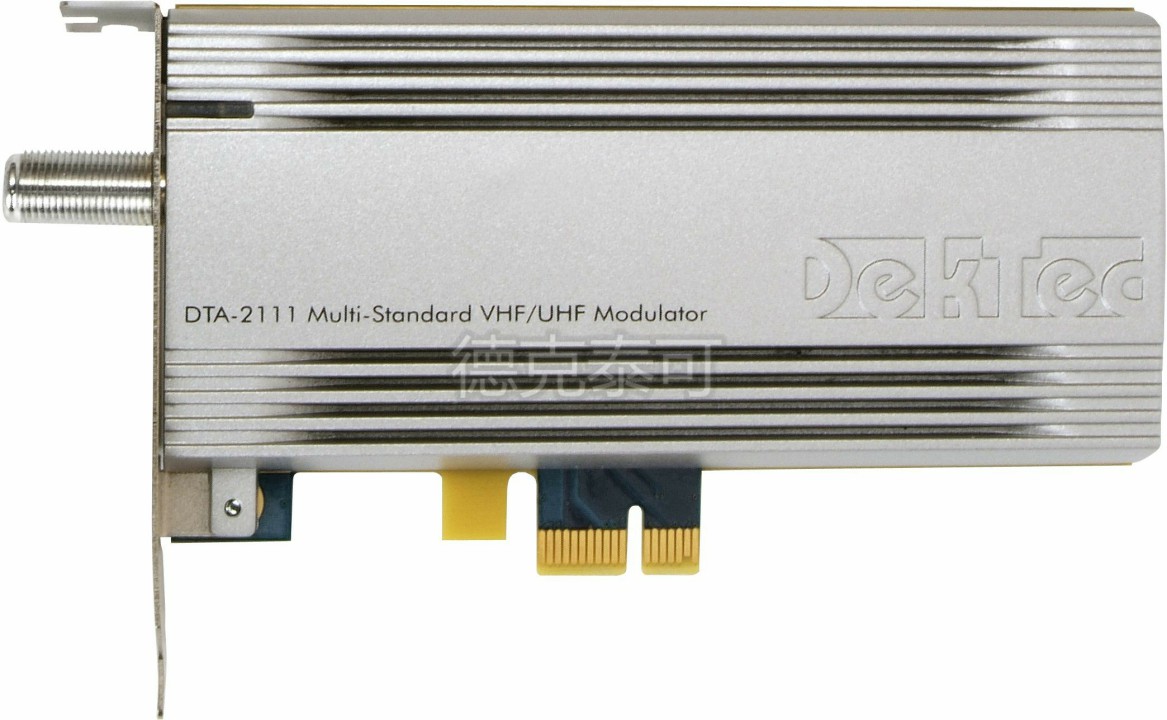

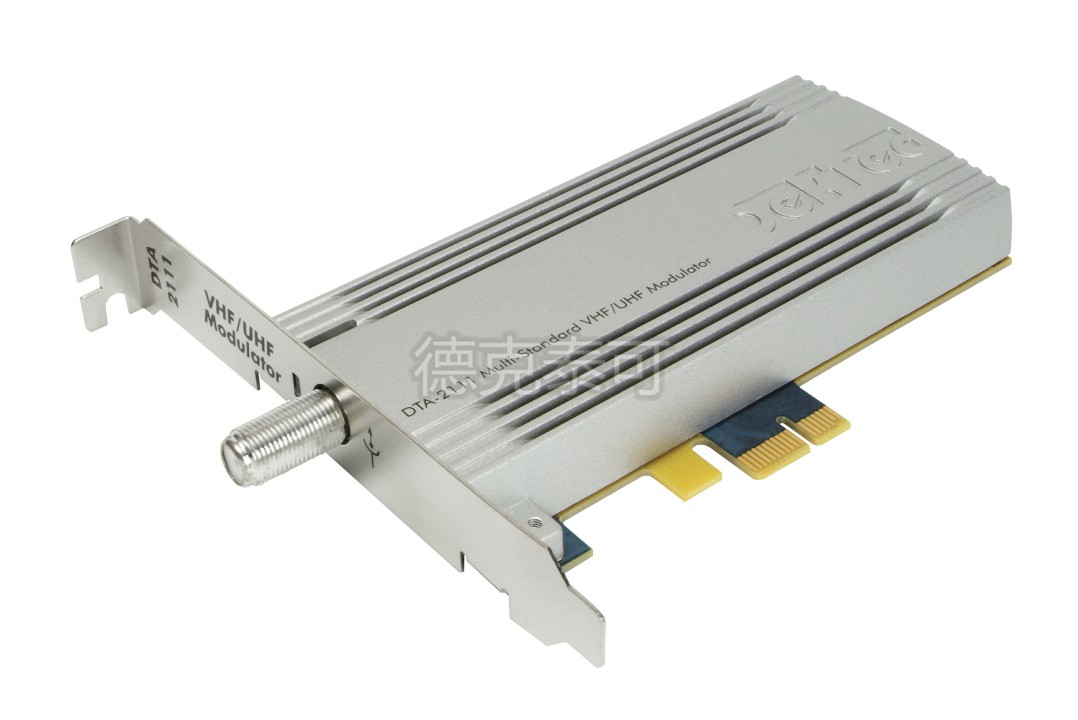

DTA-2111

产品型号：DTA-2111

产品分类：调制卡

产品描述：PCI-e型多标准 VHF/UHF调制卡

特点：全数字多标准调制卡支持频段范围36~1002MHz 可升级支持最新调制标准

产品特点
产品参数
应用实例
订购信息

PCI-e接口多标准调制卡，支持所有基于OFDM、QAM、VSB调制技术的数字电视调制标准

数字上变频器输出信号质量完美，无需校准

支持各调制标准所有的调制模式及星座映射方式

UHF/VHF全频段输出：36~1002MHz

支持信道模拟功能选项

RF信号输出可直接连接接收机

免费提供Windows和Linux SDK（DTAPI），完全兼容DekTec公司的其它数字视频播出卡

参数		值
RF连接头		75Ω，F母头
输出频率		36~1002MHz±3ppm
最大带宽		8MHz
IQ采样率		4.7~9.375MHz
输出电平	范围	-32~-9dBm(QAM) -35~-12dBm(OFDM)
	步进	0.1dB
	精度	±2dB
MER		>40dB
邻频		-54dB(QAM) -52dBm(OFDM)
相位噪声		<-95dBc@100kHz
频谱精度		>50dB@-9dBm
宽频噪声		35dBuV(B=1MHz)
PCI-e接口		PCI-e 1x v1.1
操作系统		XP/2k3/Vista/2k8/7/10 Linux2.6

支持标准

ATSC VSB	ATSC A53/E
CMMB*	GY/T 220.1-2006
DTMB*	GB20600-2006
DVB-T/DVB-H	EN300 744
DVB-C	EN300 429, J.83 Annex A
ISDB-T^**	ARIB STD-B31
US QAM/QAM-C	J.83 Annex B/C
IQ^**	直接IQ矢量输出
DVB-T2*	EN 302 755
DVB-C2*	EN 302 769

* 可选项
