简易多波形信号发生器
发布时间:2018-04-12 271 分享

  能满足现在通信、自动控制、测量和热加工、数字系统及音视频设备等各种信号源的需求,信号发生器是一种能产生标准信号的电子仪器,是电工、电子实验和工业生产常使用的电子仪器之一。

  信号发生器在电子实验中用得最广的是正弦波、三角波、正弦波、脉冲波方波、等多种电压波形,基本的信号发生器能产生正弦波、三角波、正弦波方波三种波形,其电路构成多种多样,可以通 过分立元件、运放电路或专用的集成电路来构成。本文通过运放级联电路外加低通滤波器构成 一个简易的多波形信号发生器

信号发生器

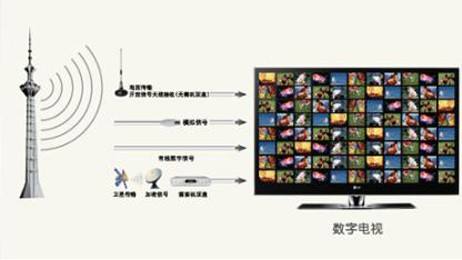

  正弦波是频率成分最为单一的一种信号,因这种信号的波形是数学上的正弦曲线而得名。任何复杂信号——例如音乐信号,都可以看成由许许多多频率不同、大小不等的正弦波复合而成。应用领域:广播、电视、通讯。

  三角波主要用在CRT作显示器件的扫描电路中的波形。

  矩形波被广泛用于数字开关电路,两个二进制(2级)是从逻辑电路中产生。逻辑电路的同步操作,严格规定的时间间隔,使方波快速转换和定时参考信号适当“时钟”被使用。

  利用电压比较器和积分器同时产生方波和三角波,其中方波由电压比较器产生,输出的方 波经积分器积分后得到三角波,三角波通过低通滤波器生成正弦波。

  方波发生器电路由滞回比较器和 RC 负反馈电路组成,电路为自激振荡电路。其中电阻 Rf 和电容 C 构成积分电路,起反馈和延迟作用,通过 RC 充,放电实现输出状态的自动转换;集 成运放 A 和 R1、 R2组成滞回比较器,起开关作用;比较器输出电压 VO 被双向稳压管限幅, 在比较过程中,输出电压被稳定在正负 VZ (VZ 为稳压管的稳定电压)而保持恒定。

  三角波发生器的电路如图 2所示,其中前半部分为滞回比较器,后半部分为积分电路,滞 回比较器的输出 VO1经积分器积分即可得到三角波,而积分器输出的三角波反馈到滞回比较 器的同相输入端,触发比较器自动翻转形成方波,这样就构成三角波 -方波发生器,方波的输 出电压 VO1=±VZ ,三角波的输出电压为 Vo=(R1/R2) VZ。
