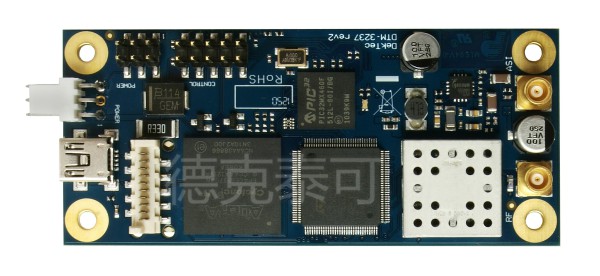

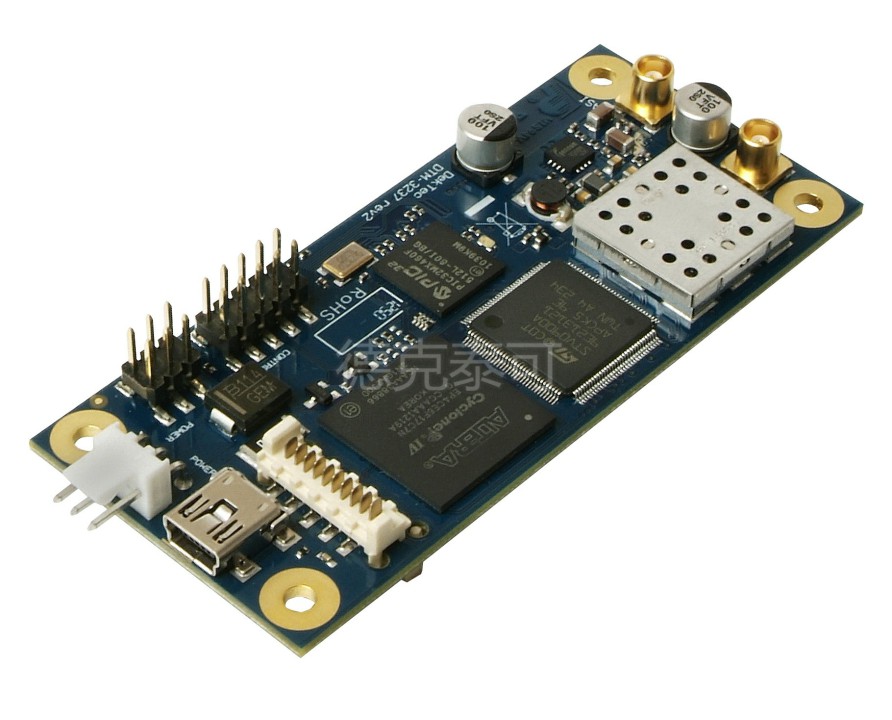

DTM-3237 DVB-S/S2->ASI转换模块
发布时间:2015-01-22 500 分享

      DTM-3237接收DVB-S2卫星(向下兼容DVB-S)信号,输出ASI基带传输流,能够快速接收、锁定卫星信号。先进的信号质量指标,以及紧凑型的模块化设计,是您系统集成的不二之选!

关键参数:

  1. 标准:DVB-S,DVB-S2 支持32 APSK,符号率支持2~45MBd.

  2. 频率:950~2150MHz(L-band)

  3. 灵敏度:-60~-30dBm

  4. 测量:电平强度,MER,BER

  5. LBN:13/14/18/19V 500mA

  6. 控制接口:USB,I2C,串口LVTTL


  7. RF 输入接口:75-欧姆 MCX 母

  8. ASI 输出接口:75-欧姆 MCX 母


特点:

  1. 紧凑型模块化设计,支持全DVB-S2,DVB-S卫星输入,ASI输出。

  2. 所有DVB-S2调制类型都支持:QPSK,8PSK,16/32APSK。

  3. 接收、转换TS 或者基带帧(BBFRAMEs)。

  4. 支持多种LNB供电。

  5. 信号质量指示,包含锁定状态,RF电平,调制方式,编码率,和调制误码率。

  6. 支持I2C, USB, 和LVTTL控制方式。

应用:

  1. 实现卫星信号到有线信号的转换。

  2. 卫星信号质量监测。

  3. 结合DTM-3200/DTM-3224实现卫星信号到IP信号的转换。



更多信息,随时联系我们。
