DTA-2144 主要特性
ASI/SDI 连接头 75-Ω BNC (4x)
发射损耗 >15dB
硬件缓存 32MB/通道l
ASI 物理层 DVB-ASI (同轴线)
EN50083-9
  接收或发送数据率 0 .. 214 Mbps
  分辨率  <1bit/s
SDI 物理层 SMPTE 259M
  数据率 270 Mbps
  比特数 8 或 10bit
DVB ID登记号 5551
* 在原始播放模式下包长度未定
规格书
彩页
软件
订购信息
DTA-2144-SLP
四路ASI/SDI I/O PCI-e卡, 含码流播放软件StreamXpress,带码流录制、电视StreamXpert Lite(SL)软件
DTA-2144-SXP
DTA-2144-SLP + 码流分析软件StreamXpert
DTA-2144<br>四路ASI/SDI

DTA-2144
四路ASI/SDI

多用途 I+O PCI-e卡





DTA-2144 特点

  • 四路BNC接口，各自单独LED状态显示
  • ASI或SDI操作模式可以软件设定
  • 每个端口可以单独设为输入或输出方向
  • 线缆补偿及反转ASI格式
  • 数据速率测量与统计通过硬件实现
  • 灵活接收模式,加盖时间戳,包序列号计
    数,及符合TR101 290的同步失锁统计



  • SDI信号无失真霍夫曼编码与解码以压
    缩总线数据率
  • PCI-e x4接口标准(Rev 1.1)
  • 免费驱动与开发包SDK（DTAPI） ，支持
    Linux,Win XP/2k3/Vista/.NET
  •  码流播放与录制示范程序源代码
  • 10-bit SDI,全帧270Mbps支持


DTA-2144 应用

  • 码流复用
  • 监控多路ASI 码流或SDI未压缩视频信号

  • 通用型 ASI/SDI 输入输出卡，用于基于 PC 的 ASI/SDI 码流播放、录制或处理应用

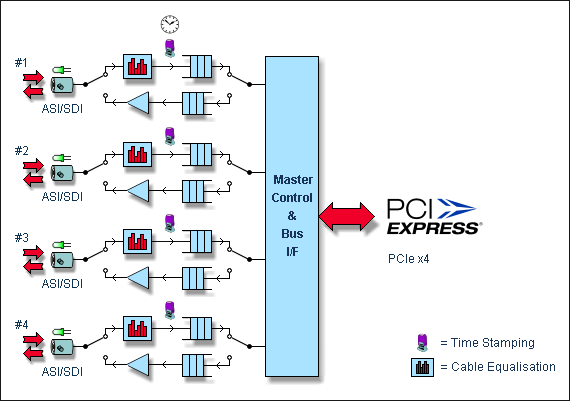

  框图
