DTA-2145 主要特性
PCI Express 标志 PCIe 1x 10 W
连接头 75-Ω BNC (2x*)
反射损耗 > 17 dB
硬件缓存 16 MB / 通道
ASI 物理层标准 EN 50083-9
  速率范围 0 .. 214 Mbit/s
  包长度 188 or 204**
SDI 物理层标准 SMPTE 259M
  比特率 270 Mbit/s
  比特数 8 或 10 比特
* 输入+输出或双输出
** 在原始播放模式下包长度未定
规格书
彩页
软件
购买信息
DTA-2145-SLP
多用途双ASI/SDI 输入输出PCIe卡, 含录制、电视StreamXpert Lite（SL）,及播放软件StreamXpress
DTA-2145-SXP
多用途双ASI/SDI 输入输出PCIe卡, 含播放StreamXpress,及录制、解码、分析StreamXpert
DTA-2145<br>双ASI/SDI

DTA-2145
双ASI/SDI

多用途双ASI/SDI PCIe卡





DTA-2145 特点

  • 2路独立的ASI/SDI端口: 输入 + 输出 或双输出配置 (软件可选)
  • 每个端口可以承载高达214Mbps的DVB-ASI码流或者全帧模式10-比特的SDI流
  • 自适用线缆补偿及反转ASI自动检测
  • 半高PCIe卡,出厂时配置半高和全高挡板



  • 看门狗电路控制输入到输出口环出以便备份
  • 灵活的接收模式:时间戳,包序列好计数,根据TR 101 290标准对失琐带过
  • SDI 无失真Huffman 编码/解码
  • 比特率测量与统计


DTA-2145 应用

  • 通用性ASI/SDI 输入/输出卡,适合于基于PC的应用,如码流录制,播放,MPEG-2码流处理

  • 对需要高稳定码流的系统有简单的旁通配置功能
  • 和StreamXpert分析软件和StreamXpress 播放软件一起使用:组成低成本的码流发生器

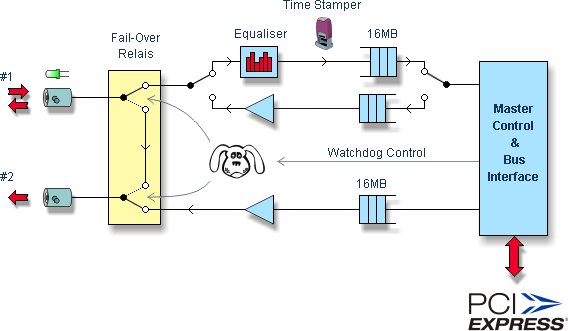

  框图
