DTA-2142主要特性

串行接口

ASI/SDI连接器

75-Ω “F”  母头

DVB-ASI

EN50083-9

SD-SDI

SMPTE 259M-C

插入损耗

>15dB

并行接口

ASI/SDI连接器

25-pin sub-D

I/Q标准

M-LVDS  @
108MHz  LVTTL
@ 27MHz

 时间频率

0 .. 108MHz

 模式

DVB-SPI, 串行, 固定时钟   TS, BT.656

规格书
彩页
软件
购买信息
DTA-2142-SDP
PCI-e串行和并行端口输入输出卡，
带码流电视软件(DtTV)和码流录制
软件(DtGrabber+)，播放器
（SteamXpress）
DTA-2142-SXP
DTA-2142-SDP + StreamXpert
码流分析软件
DTA-2142<br>

DTA-2142

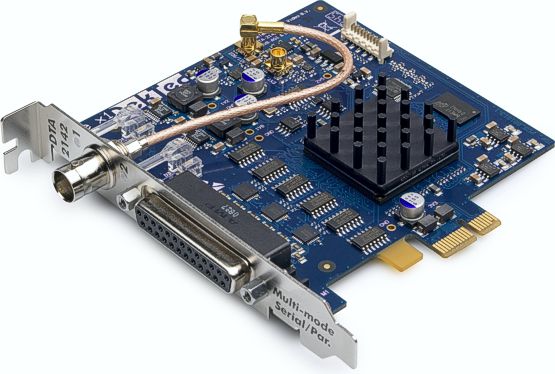

串行 ASI/并行 SPI 接口 PCI-e 卡




DTA-2142 特点

  • 接收或发送8位数据的有效和同步时钟速率高达
    108MHz通用并行端口
  • 软件可选: M-LVDS或LVTTL
  • 并行端口支持多种模式,包括DVB-SPI提高时钟范围,固定时钟传输流模式，串行时钟和bt-656未压缩的SD视频模式
  • 串口是软件选项:  输入或输出,DVB-ASI或SDI

  • 外部时钟输入,可以用作串行或并行主时钟端口
  • 在PCI板上BNC连接器默认是串行端口或外部时钟输入,重新连接同轴电缆外部时钟输入MCX连接器
  • 并行端口可短路检测
  • 板载每个端口支持32M字节的缓存

DTA-2142 应用

  • 通用实验室I/O卡播发和录制(未)压缩数字
    视频和其他8位或10-bit信号
  • 通用码流站点

HD图
